آموزش سیم کشی لامپ مهتابی فلورسنت و مهتابی ال ای دی
نقشه مدار مهتابی با بالاست مغناطیسی:
چک مغناطیسی ، استارتر ، بالاست القایی ، بالاست مغناطیسی ، ترانس مهتابی ، اینها همه نامهایی است که در بازار برای بالاست های مغناطیسی استفاده می شود. در تصویر زیر یک نمونه بالاست مغناطیسی را مشاهده می کنید.
در کلیه مهتابی های قدیمی تک لامپ و دو لامپ از بالاست های مغناطیسی استفاده می شود که نقشه مدار آن به صورت زیر است.
- گرمای بسیار زیادی تولید می کنند، پس می توان گفت که پرت انرژی زیادی دارند.
- روشن شدن مهتابی همراه با دو سه ثانیه تاخیر اتفاق می افتد، و مهتابی قبل از روشن شدن چند بار چشمک می زند تا کاملاً روشن شود.
- این بالاست ها در هنگام کار دارای یک سروصدای ویز ویز هستند که شاید این صدا برای خیلی ها قابل تحمل نباشد.
- طول عمر لامپ مهتابی در این مدل کمتر است.
- استفاده از این بالاست ها سبب می شود که لامپ مهتابی در هر ثانیه ۱۰۰ بار خاموش و روشن شود، شاید چشم ما قادر به مشاهده آن نباشد. ولی این قضیه باعث خستگی چشم می شود.
- نیاز به وجود عنصری به نام استارت است.
- وزن این بالاست ها بیش از پنج برابر بالاست های الکترونیکی است.
نقشه مدار مهتابی با بالاست الکترونیکی :
- حذف استارت از مدار مهتابی
- کاهش مصرف برق به میزان ۴۰ درصد
- حذف چشمک زدن لامپ مهتابی در زمان روشن شدن و پس از آن
- خلاصی از سر و صدای ویز ویز در مهتابی
- تولید گرمای بسیار پایین
- افزایش چشمگیر طول عمر لامپ مهتابی
- جلوگیری از سیاه شدن دو سر مهتابی

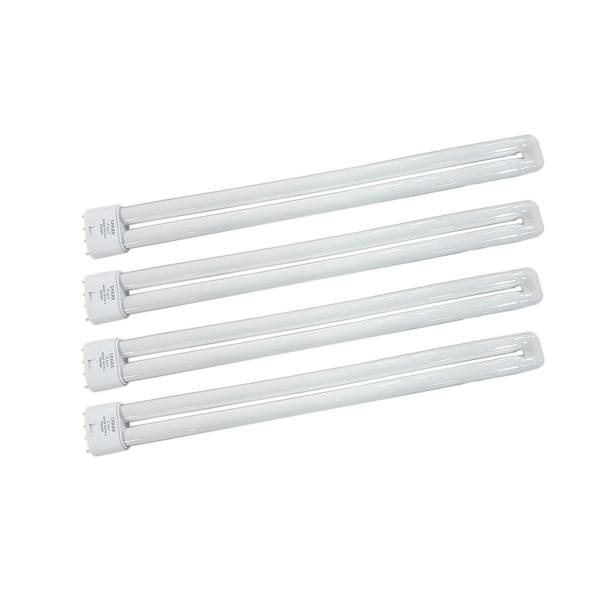

نقشه مدار لامپ اف پی ال ال ای دی:
در نقشه بالا مشاهده می کنید که فاز و نول مستقیم وارد لامپ ال ای دی میشود. توجه کنید که دو پین وسط این لامپ صرفا جهت سهولت نصب در قاب های FPL قدیمی ست و کاربرد دیگری ندارد. از مزایای لامپ اف پی ال ال دی دی میتوان به موارد زیر اشاره کرد:
- حذف استارت از مدار مهتابی
- حذف بالاست از مدار
- قابلیت نصب در قاب های ( اف پی ال ) قدیمی (با حذف بالاست)
- حذف چشمک زدن لامپ مهتابی در زمان روشن شدن و پس از آن
- تولید گرمای بسیار پایین
- افزایش چشمگیر طول عمر لامپ (۲۵ هزار ساعت)
نقشه مدار لامپ مهتابی ال ای دی :
در نقشه بالا مشاهده می کنید که فاز و نول به صورت مستقیم وارد لامپ ال ای دی T8 میشود. فواید لامپ ال دی دی مهتابی در این است که:
- حذف استارت از مدار مهتابی
- حذف بالاست از مدار ال ای دی مهتابی
- حذف چشمک زدن لامپ مهتابی در زمان روشن شدن و پس از آن
- تولید گرمای بسیار پایین
- افزایش چشمگیر طول عمر لامپ مهتابی (۲۵ هزار ساعت)
- جلوگیری از سیاه شدن دو سر مهتابی
سوال: چرا لامپ مهتابی هنگام روشن شدن صدا میدهد؟
صدا دادن لامپ های فلورسنت هنگام روشن شدن بدلیل فرسودگی ترانس آن است .
برای رفع این مشکل میبایست ترانس را عوض کرد. توصیه میکنیم به جای تعمیر یا تعویض ترانس ، لامپ قدیمی خود را با لامپ مهتابی ال ای دی جایگزین کنید. این لامپ ها را میتوانید بدون ترانس و استارت روی قاب قدیمی خود نصب کنید.
